Hodně vědy na malém prostoru: BELSORP MAX X. Špičková adsorpce. Nejmenší plocha. Neotřelý výkon.
BELSORP MAX X společnosti Microtrac je nejnovější model řady BELSORP MAX, který se vyznačuje kompaktnější konstrukcí a nižší hmotností. Tento vysoce přesný analyzátor adsorpce plynů/par může měřit až čtyři vzorky v širokém rozsahu tlaků a teplot. BELSORP MAX X pokrývá širokou škálu analytických možností od specifického povrchu, distribuce velikosti pórů, adsorpce plynů a par až po chemisorpci.
Díky kombinaci vysoce přesných tlakových převodníků (133,3 kPa, 1,333 kPa a 0,0133 kPa) s pneumatickými ventily s tvrdým těsněním a kovovými těsněními disponuje analyzátor vynikající technologií, která minimalizuje únik plynu a umožňuje dosáhnout maximální úrovně vakua. Teplota v analyzátoru BELSORP MAX X je pečlivě řízena pomocí nejmodernější technologie, od vyhřívaného rozdělovacího bloku (50 °C, volitelně 80 °C) a vzduchové lázně až po vzorek, zatímco elektrolyticky leštěné plynové/parní vedení zabraňuje smáčení povrchu a korozi.
Nový provozní software BELCONTROL navíc usnadňuje porozumění struktuře a trvanlivosti materiálů prostřednictvím analýzy cyklické stability, zvyšuje efektivitu měření a údržby a odesílá výsledky měření e-mailem - to vše vede k maximálnímu využití vzorků. BELMASTER je specializovaný analytický software pro pokročilé hodnocení materiálů. Tento přístroj splňuje normy ISO 9277, 15901-2 a 18852 a lze jej použít pro různé morfologie materiálů, jako jsou tvarovaná tělesa, pelety a jemné prášky.
Produktové video

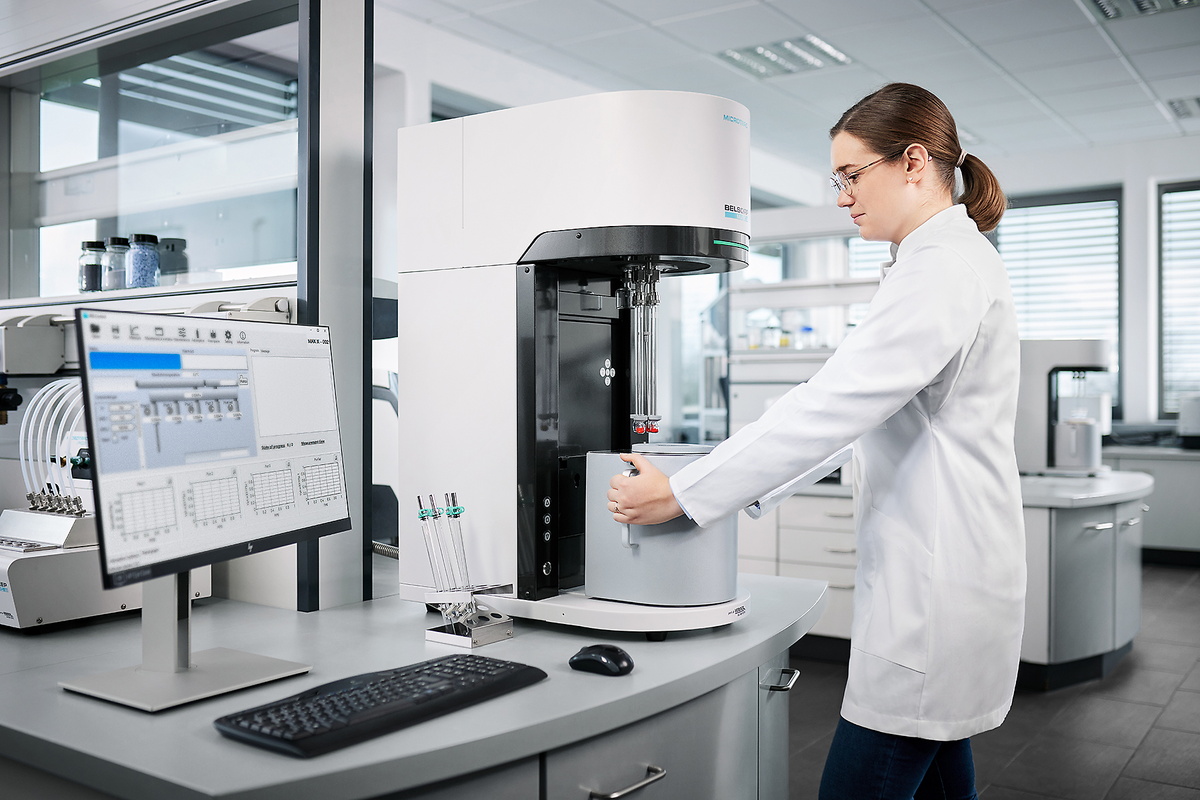

Maximalizujte prostor laboratoře minimalizací plochy! V porovnání s alternativními produkty se potřebný laboratorní prostor zmenší téměř o 50 %.
AFSMTM: Nejvyšší reprodukovatelnost dostupná u všech adsorpčních přístrojů
Místo snahy o kontrolu přibližné hladiny kapalného chladiva se osvědčila naše inovativní metoda nepřetržitého sledování změn volného prostoru v referenční buňce - pokročilé měření volného prostoru (AFSMTM), která zajišťuje vyšší přesnost měření. Přesně kompenzuje kolísání volného prostoru způsobené faktory prostředí, jako jsou např:
Možnost adsorpce par
Uvnitř přístroje BELSORP MAX X jsou všechna plynová vedení, měřidla atd. umístěna v termostatické vzduchové komoře (50 °C) pokryté tepelně izolačním materiálem. Přístroj s plně regulovanou teplotou zabraňuje účinkům kondenzace par a umožňuje provádět různá měření adsorpce par. Zahrnuje měření s organickými parami do 40 °C (standardní přístroj; model HT do 70 °C). Dalšími možnostmi použití jsou hodnocení hydrofilnosti / hydrofobicity a měření adsorpční kapacity těkavých organických látek.
Rozsáhlý sortiment produktů
BELSORP MAX X je k dispozici v různých modelech pro širokou škálu aplikací. Microtrac nabízí dokonalé řešení pro individuální potřeby každého zákazníka.
Selektor plynu pro různé adsorbenty
Pro různé adsorbenty lze pomocí voliče plynu instalovat až 12 plynů (s vysokotlakým a korozivzdorným vedením). Tím odpadá nutnost odpojovat vedení při výměně plynů.
Řízení teploty při měření
K dispozici jsou Dewarky, vodní lázně a ohřívače pokrývající široký rozsah měřicích teplot. Ohřívač lze použít jak pro měření, tak pro přípravu vzorků.
BELSORP MAX X HT je speciální model umožňující adsorpci různých typů par (vodní páry, těkavých organických látek a dalších) při vyšších teplotách než běžná verze. Blok rozdělovače lze zahřát až na 80 °C, což umožňuje širší rozsah použití za reálnějších podmínek. Přístroje se používají v aplikačních oblastech, jako je např:
BELSORP MAX X HP byl přidán jako vlastní řešení k produktové řadě BELSORP MAX X, které umožňuje adsorpci plynů, měření plochy povrchu BET, distribuci velikosti pórů, adsorpci par a vyhodnocování rychlosti adsorpce při vysokém tlaku až 900 kPa. Přístroj se používá v aplikačních oblastech, jako jsou např:
BELSORP MAX X nabízí čtyři nezávislé porty a jeden vyhrazený port pro měření tlaku nasycených par. Až tři porty lze vybavit jedinečnou sadou snímačů tlaku (0,0133 kPa, 1,33 kPa, 133,3 kPa) pro lepší analýzy mikropórů, které umožňují plně nezávislá a současná měření v širokém rozsahu. V závislosti na aplikaci lze zvolit dva režimy měření. Režim vysoké přesnosti a režim více vzorků jsou k dispozici pro měření od nejnižšího relativního tlaku P/P0 = ~10-9.
Vysoce přesný režim umožňuje současné získání adsorpčních/desorpčních izoterm až pro tři vzorky. Čtvrtý port využívá prázdnou kyvetu se vzorkem jako referenční pro přesné měření změn volného prostoru/mrtvého objemu (patentovaná technologie AFSMTM). Speciální port navíc umožňuje přesné měření tlaku nasycených par v libovolném okamžiku. Tento režim se doporučuje pro výzkumné a vývojové účely, např. pro vyhodnocování malých objemů vzorků při vývoji materiálů.
Režim s více vzorky umožňuje uživateli získat adsorpční / desorpční izotermy až čtyř vzorků současně, přičemž tlak nasycených par lze kdykoli určit prostřednictvím vyhrazeného portu. Na rozdíl od režimu vysoké přesnosti je výpočet změny volného prostoru ve vzorkovnici založen na předem načteném souboru měření. Tento režim se doporučuje pro aplikace, jako je kontrola kvality, kdy byly vzorky již charakterizovány ve velkém množství.
Následující dvě funkce zkracují dobu měření přibližně o 50-70 %:
Nahráním dříve změřené adsorpční izotermy se automaticky určí optimální podmínky měření pro vzorky. Každý bod měření lze pohodlně přidat nebo odstranit, což uživateli umožňuje snadno určit množství vstřikovaného plynu.
Určením vstupního tlaku plynu podle prostředí instalace (sekundární tlak plynové lahve) před měřením se automaticky optimalizuje rychlost a výkon regulačního ventilu, čímž se úspěšně zkracuje doba měření.
Je možné provádět různá měření adsorpce plynů a par. Pomocí speciálního příslušenství lze během analýzy nebo předúpravy udržovat široký rozsah teplot.
Měření lze provádět na různých materiálech, včetně pelet, forem, substrátů, ale i prášků a jiných materiálů, které by neměly být vystaveny působení atmosféry. Konektor je vybaven vzorkovnicí o vnějším průměru φ9 mm nebo φ14 mm. Pro větší vzorky, jako jsou pelety, lze dodat speciální vzorkovnice a pomocí vhodných vzorkovnic lze snadno měřit i menší vzorky jemných prášků.
Všestrannost zařízení BELSORP je skutečně světovou špičkou. Četné funkce a možnosti doplňuje intuitivní a uživatelsky přívětivý software BELCONTROL. Ten uživatele krok za krokem provede procesem analýzy. To zahrnuje nastavení podmínek analýzy, provedení měření, kdy naplnit a nastavit lázeň s kapalným dusíkem nebo jinou lázeň, kdy vyměnit plynovou láhev, kroky odplynění a mnoho dalšího. Software je navržen tak, aby byl přístroj přístupný a ovladatelný pro každého, včetně nezkušených uživatelů.
Pro nezkušené uživatele nebo pro měření neznámých vzorků vyžaduje BELCONTROL pouze základní informace o vzorku (název, hmotnost atd.), podmínky předúpravy (pokud není prováděna externě) a rozsah měření.
Podrobná kontrola konfigurace a nastavení měření je možná pro optimalizaci podmínek měření (např. nastavení dávkování, kritéria rovnováhy, možnost testu těsnosti atd.). To umožňuje uživateli plně přizpůsobit analýzu vzorku svým potřebám.
| BELCONTROL | ||
| Rychlý BET | ano | Vícebodový povrch BET za méně než 20 minut |
| Měření bez hélia | ano | AFSMTM 2 umožňuje měření bez helia s bezkonkurenční přesností |
| Adsorpční kinetika | volitelná | Měření rychlosti adsorpce pro difuzní analýzu |
Data lze analyzovat přetažením. Překrytí grafu, měřítko osy X-Y a převod jednotek, značky bodů a barvy lze snadno měnit. Barvu lze nastavit pro jednotlivá data, aby se zlepšila viditelnost stejných dat v různých typech analýz. Obrazovku s výsledky analýzy lze uložit. I v případě vypnutí počítače lze po jeho opětovném spuštění provést analýzu znovu z uloženého stavu. Výsledky analýzy lze snadno převést do formátu MS Excel přetažením.
Funkce rutinního nastavení analýzy je užitečná při opakovaném provádění stejné analýzy. Uživatelem definovaná data lze uložit jako referenční izotermy pro analýzu rozložení pórů, t-plot a αs. Všechny operace lze zobrazit jediným kliknutím pravým tlačítkem myši. Součástí je software BELSIM (NLDFT / GCMC) pro analýzu rozložení pórů pomocí simulace. Snadný převod do aplikace MS Excel se provádí jediným kliknutím myši.
Analytické programy BELMASTER

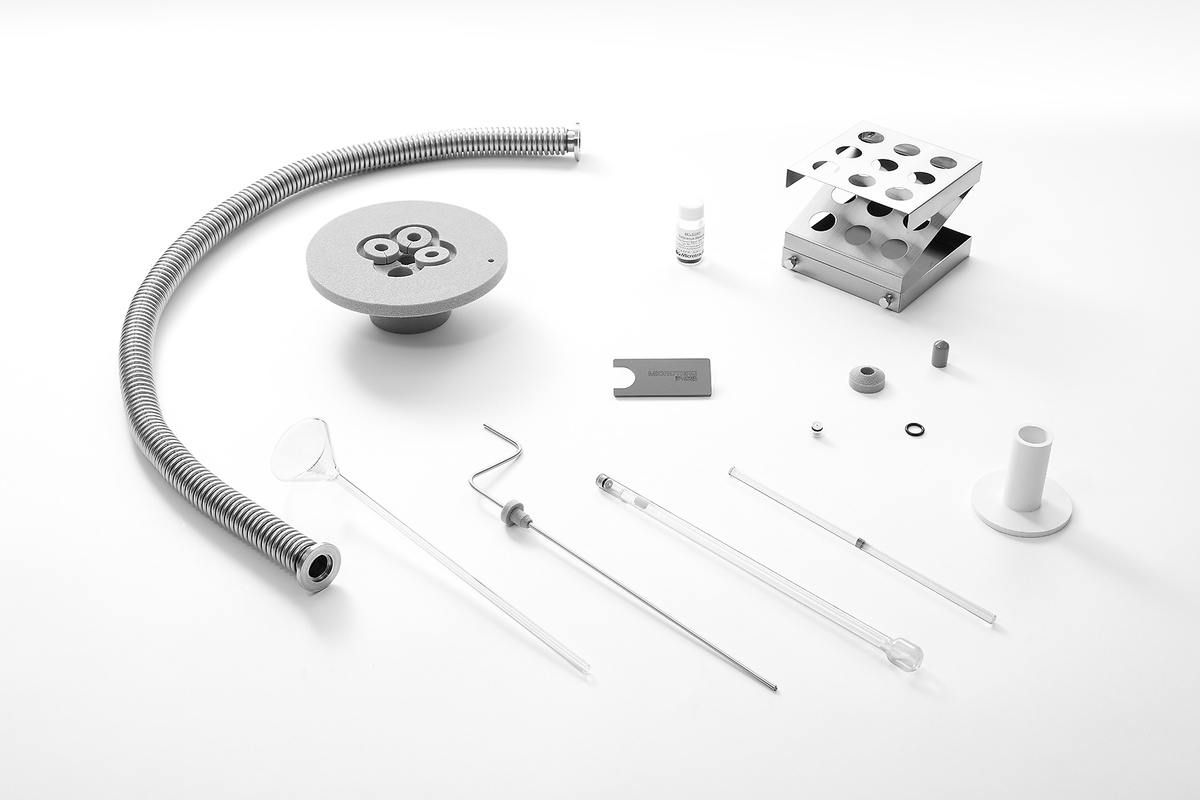

Standardní příslušenství
BELSORP MAX X se dodává s širokou škálou standardního příslušenství, jako je Dewarova nádoba, tepelně izolační kryt / pouzdro, trubice P0, vzorkovací cela, skleněné tyčinky, nálevka na vzorek, držáky vzorkovacích cel, filtr proti rozptylu vzorku, referenční vzorek, O-kroužky a další./p>
Rozsáhlá nabídka produktů
K dispozici jsou různé modely pro různá měření adsorpce plynů a par. Microtrac navrhuje nejvhodnější model kombinací tlakových senzorů podle počtu vzorků a rozsahu vyhodnocení rozložení pórů.
Měření adsorpce dusíku při 77 K u aktivního uhlíkového vlákna (černá), MCM-41 (modrá), kovově-organického rámce MIL-160 (oranžová) a katalyzátoru PdC (červená).
Měření adsorpce dusíku v logaritmickém měřítku při 77 K u aktivního uhlíkového vlákna (černá), zeolitu MCM-41 (modrá), kovově-organického rámce MIL-160 (oranžová) a katalyzátoru PdC (červená).
Měření sorpce vody kovově-organickým rámcem UiO-66 při 25 °C (červeně) a 40 °C (černě).
Různá měření adsorpce par z vlákna aktivního uhlí H2O při 20 °C (červená), CH3OH at 15 °C (modrá), C6H6 při 20 °C(zelená)CCl4 při 20 °C (oranžová)
BELSORP MAX X lze použít v široké škále aplikací včetně katalyzátorů, baterií, vláken, polymerních materiálů, léčiv, pigmentů, kosmetiky, magnetických prášků, separačních membrán, filtrů, tonerů, cementu, keramiky a polovodičových materiálů.
Chcete-li najít nejlepší řešení pro vaše potřeby charakterizace částic, navštivte naši aplikační databázi
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
Vezměte prosím na vědomí, že níže uvedené specifikace jsou pouze ukázkovou konfigurací.
Kontaktujte nás, abychom probrali vaše individuální požadavky.
| Princip měření | Manometrická metoda (volumetrická metoda) + AFSM™ nebo AFSM™2 |
| Adsorpční plyn | N2, Ar, Kr, CO2, H2, O2, CH2, NH2, NO, CO, Butan a jiné nekorozivní plyny |
| Adsorpce par | H2O, MeOH, EtOH, C6H6 a jiné nekorozivní páry. |
| Plynové porty | 3 porty (volitelně: až 12 portů) |
| Počet měření | MAX X: max. 4 porty současně MAX X-HT: max. 4 porty současně MAXX-HP: max. 3 porty současně |
| Rozsah měření (povrch) | 0,01 m2/g a více (N2) 0,0005 m2/g a více (Kr) (v závislosti na hustotě vzorku) |
| Rozsah měření (distribuce velikosti pórů) | 0.35 - 500 nm |
| Rozsah měření (izoterma adsorpce plynu) | MAX X: P/P0 = 10-8~0.997 (N2@77.4K, Ar@87.3K) MAX X-HT: max. P/P0 = 10-6~0.997 (N2@77.4K, Ar@87.3K) MAXX-HP: P/P0 = 10-8~0.997 (N2@77.4K, Ar@87.3K) |
| Rozsah měření (adsorpční izoterma par) | MAX X: P/P0 = ~0.95 @40°C MAX X-HT: P/P0 = ~0.95 @80°C MAXX-HP: P/P0 = ~0.95 @40°C |
| Rozsah měření (vysokotlaká izoterma adsorpce plynu) | MAX X: - MAX X-HT: - MAXX-HP: 10Pa~900kPa |
| Snímač tlaku (1MPa: 7500 Torr) | MAX X: - MAX X-HT: - MAXX-HP: 1 unit |
| Snímač tlaku (133 kPa: 1000 Torr) | MAX X: 6 units MAX X-HT: 6 units MAXX-HP: 5 units |
| Tlakový snímač (1,33 kPa: 10 Torr) | MAX X: max. 4 units MAX X-HT: 4 units MAXX-HP: 3 units |
| Snímač tlaku (0,0133 kPa: 0,1 Torr) | MAX X: max. 3 units MAX X-HT: - MAXX-HP: 2 units |
| Termostatická vzduchová pec | MAX X: 50°C MAX X-HT: 80°C MAXX-HP: 50°C |
| Vakuometr / pumpa | Měřidlo se studenou katodou (volitelné)/Turbo molekulární čerpadlo + rotační čerpadlo (nebo membránové čerpadlo) |
| Teplota měření (Dewarova nádoba) | LN2, teplota LAr; doba udržování: 80 h |
| Teplota měření (ohřívač předúpravy) | 50 - 550°C |
| Teplota měření (vodní lázeň) | -10 - 80°C (oběhové čerpadlo s konstantní teplotou) |
| Rozměry (Š x V x H) | 360 x 870 x 590 mm |
| Váha (hlavní část) | 50 kg |
| Užitné vybavení - plyn | He, tlak adsorpčního plynu: 0,1 MPa (G) Kloub: 1/8" kloub Swagelok Ventil provozní tlak plynu: 0,5 - 0,6 MPa (G) . Kloub: 1/4" jednodotykový potrubní kontakt |
| Užitné vybavení - elektrický pohon | AC 100 - 240 V/400 W (rotační čerpadlo není součástí dodávky) |
| Certifikát CE | ano |
| Provozní software | Operační systém Windows 10 nebo vyšší, procesor Intel(R) Core i5 nebo vyšší/ 2 GB paměti nebo více, 5 GB místa na pevném disku nebo více. |
| Doporučený monitor | Monitory s rozlišením Full HD |
